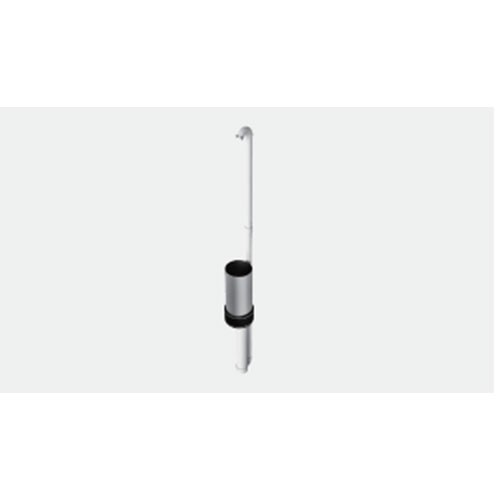

用途：Drain Gauge G3 是一款被動毛細蒸滲儀，可用于測量根區以下土壤深層的排水情況。設備由惰性材料制成，因此不會與樣品收集器內的物質發生化學反應；同時密封的設計，消除了地下水位變化的影響，使得測量結果可靠。此外 G3 可以與土壤水分傳感器、雨量傳感器等結合使用，用于地表水平衡等研究。
特點：
完全密封設計，消除地下水位變動的影響
6.1 cm 排水容量，允許大采樣量
可選 AutoPump 聯用，在偏遠或高排水環境自動抽取樣本
主要應用：
水分平衡研究
灌溉效果監測
水分和養分流失的測定和控制
垃圾填埋場掩埋系統的改進
技術參數：
Drain Guage G3 土壤蒸滲儀 | |||||
測量規格 | |||||
排水系統 | 水深 | 溫度 | 電導率EC | ||
量程 | 燈芯底部 0至61 mm，儲液室頂部 61至100 mm | 0 至 10,000 mm | -40℃至 +60℃ | 0-120 dS/m | |
分辨率 | 0.2mm | 1mm | 0.1℃ | 0.001 dS/m | |
準確 | ±1.4 mm | 20 °C 時滿量程的 ±0.25% | ±1℃ | ±0.01dS/m 或 ±10%( 取較大值 ) | |
通信規范 | |||||
輸出 | DDI 串行或 SDI-12 通信協議 | ||||
數據記錄器兼容性 | METER ZL6 數據記錄儀和任何能夠?qū)崿F(xiàn) 4.0 至 15.0 VDC 電源和串行或 SDI-12 通信的數據采集系統 | ||||
物理規格 | |||||
G3 排水量計尺寸 | 質量：20.0 千克（44.0 磅），不銹鋼 DCT14.0 千克（31.0 磅），帶 PVC DCT | ||||
DCT 尺寸 | 長度：62.5 厘米（24.6 英寸） 內徑：25.4 厘米（10.0 英寸） 外徑：26.4 厘米（10.4 英寸） 寬度：3.3 厘米（1.3 英寸） | ||||
容積室尺寸 | 長度：81.3 厘米（32.0 英寸） 外徑：11.5 厘米（4.5 英寸） | ||||
通道管尺寸 | 長度：180.0 厘米（70.9 英寸） 外徑：6.0 厘米（2.4 英寸） 材料：附表 40 PVC | ||||
傳感器尺寸 | 長度：9.0 厘米（3.5 英寸） 直徑：3.4 厘米（1.3 英寸） | ||||
取樣管尺寸 | 長度：3.0 米（118.1 英寸）標準，可定制長度 外徑：6.0毫米（0.24英寸） 材料：聚乙烯 | ||||
工作溫度范圍 | 最低溫度： 0 °C 最高溫度： 60 °C 注意： 如果凍結在冰中，壓力傳感器可能會損壞或損壞。如果水溫可能低于 0 °C （32 °F），請移除傳感器。。 | ||||
電纜長度 | 10.0 m （標準） 20.0 m 40.0 m （最大） | ||||
電纜直徑 | 6 毫米（0.25 英寸），最小護套為 0.80 毫米（0.031 英寸） | ||||
連接器類型 | 立體聲插頭連接器或剝線和鍍錫線 | ||||
立體聲插頭連接器直徑 | 6毫米（0.24英寸） | ||||
導體規格 | 20 AWG/21 AWG 排水線 | ||||
電氣和定時特性 | |||||
電源電壓接地 | 最小值：4.0 V 典型：NA 最大值：15.0 V | ||||
數字輸入電壓（邏輯高電平） | 最小值：2.8 V 典型值：3.6 V 最大值：5.0 V | ||||
數字輸入電壓（邏輯低電平） | 最小值：-0.3 V 典型值：0.0 V 最大值：0.8 V | ||||
數字輸出電壓（邏輯高電平） | 最低：NA 典型值：3.6 V 最大：NA | ||||
電源線轉換速率 | 最小值：1.0 V/ms 典型：NA 最大：NA | ||||
電流消耗（測量期間） | 最小值：0.5 mA 典型值：4.0 mA 最大：8.0 mA | ||||
電流消耗（睡眠時） | 最低：NA 典型值：0.4 mA 最大值：0.0 mA | ||||
啟動時間（DDI串行） | 最小值：52 ms 典型：NA 最大值：100 ms | ||||
啟動時間 （SDI-12） | 最低：NA 典型值：700 ms 最大值：750 ms | ||||
啟動時間（SDI-12，DDI串行禁用） | 最低：NA 典型值：175 ms 最大值：200 ms | ||||
測量持續時間 | 最低：NA 典型值：450 ms 最大值：600 ms | ||||
合規 | EM ISO/IEC 17050：2010（CE標志） | ||||
